Das Team hat die Aufgabe ein SW Design für eine einfache Klimasteuerung zu erstellen.

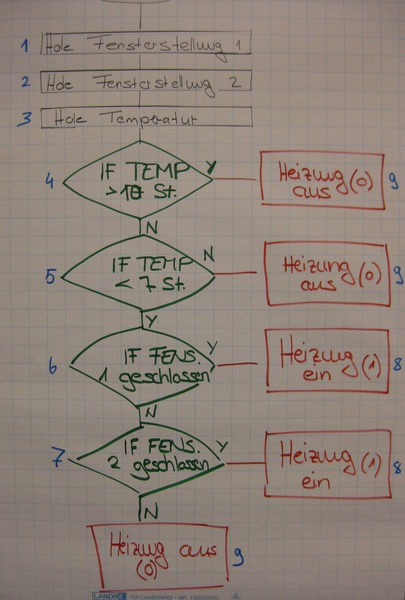

Die jeweiligen Befehle aus dem Flowchart werden auf  Karten geschrieben, die das ROM verwaltet.

Die Karten (Befehle) sind durchnummeriert. Das Leitwerk spielt den Program Counter in dem es die auszuführenden Befehlsnummern hochhält. Der BUS holt den Befehl beim ROM ab und bringt ihn zum Rechenwerk. Input-Register und AD Wandler liefern die Input Werte. Diese werden vom BUS ans Rechenwerk gebracht. Basierend auf den Input-Werten entscheidet das Rechenwerk die nächste Befehlsadresse.
